Состав поставки и количество оборудования
Производственная площадка ООО «УЗСК» выполнила изготовление и отгрузку партии Y-образных сетчатых фильтров ФС-IX фланцевого исполнения по опросному листу для одного из наиболее масштабных газохимических проектов страны и мира — завода по производсту полимеров. Поставка сформирована в проектной логике: оборудование поставляется готовым к монтажу и пусконаладочным операциям, что особенно важно на объектах с плотным графиком строительства и высокими требованиями к надежности.

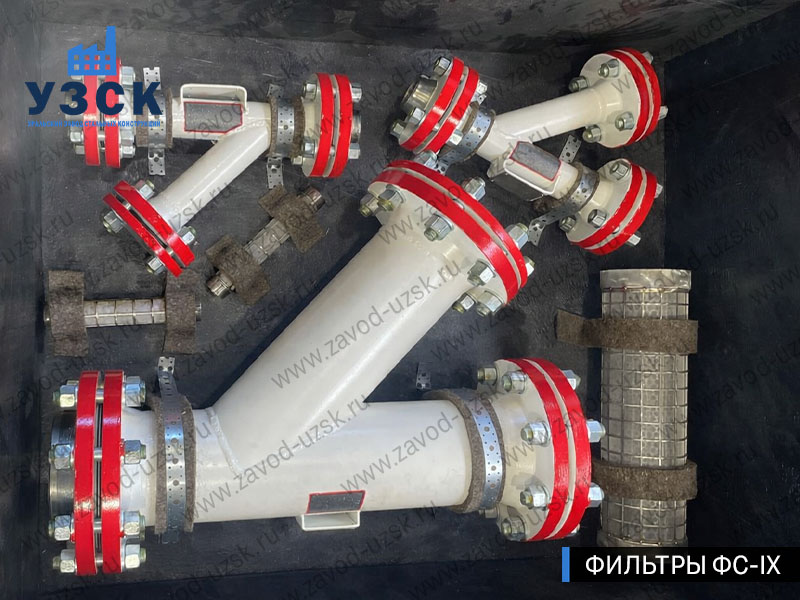

В партию вошли фильтры следующих типоразмеров:
ФС-IX-50 DN50 PN1,6 — 2 шт.
ФС-IX-100 DN100 PN1,6 — 3 шт.
ФС-IX-150 DN150 PN1,6 — 1 шт.
Для чего предназначены фильтры ФС-IX на технологических линиях
На крупных промышленных стройках качество среды в трубопроводах напрямую влияет на запуск и стабильность работы оборудования. Y-образные сетчатые фильтры ФС-IX применяются для улавливания механических примесей — окалины, стружки, остаточных монтажных загрязнений. Благодаря этому защищаются запорная и регулирующая арматура, контрольно-измерительные приборы и технологические узлы, чувствительные к попаданию твердых частиц.
Для заказчика это дает практический эффект: снижается риск внеплановых остановок на этапе ППНР/ПНР, ускоряется вывод линии на рабочий режим и уменьшаются затраты на устранение «пусковых» проблем.
Наш завод ООО «Уральский завод стальных конструкций» предлагает купить сетчатые фильтры ФС-IX в Омске на выгодных условиях. Мы изготовим для вас Y-образные фильтры любого конструктивного и материального исполнения в кратчайшие сроки. Уточнить цены на фильтры ФС-IX можно по телефону отедла продаж УЗСК 8 (800) 20-02-337
Принцип работы Y-образного сетчатого фильтра

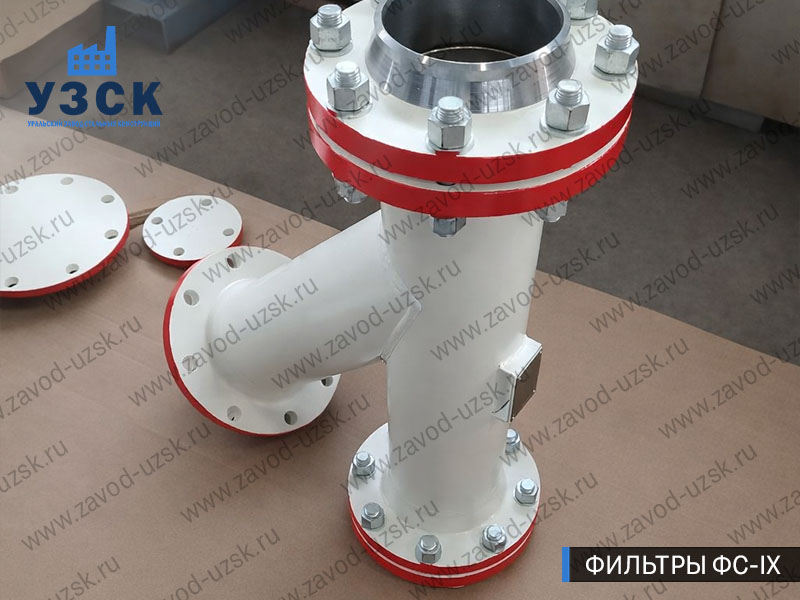

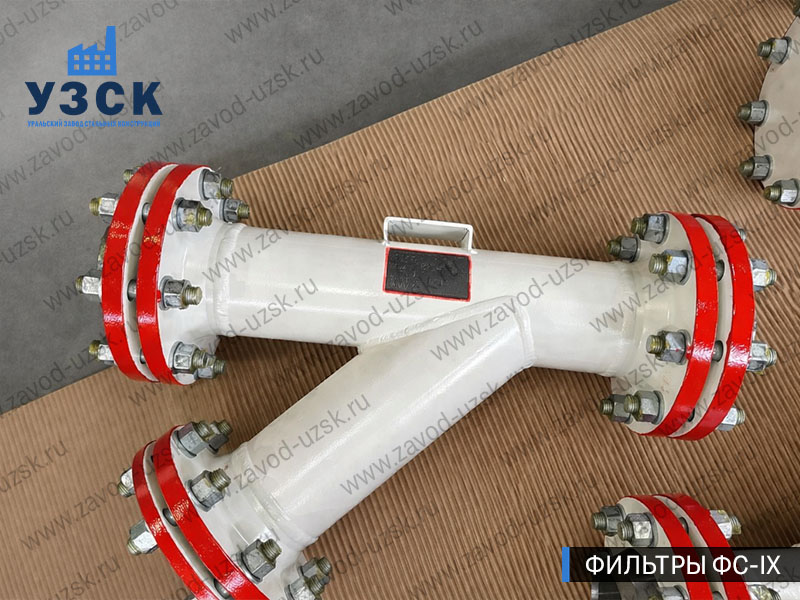

Работа фильтра ФС-IX основана на простом и надежном механизме. Поток рабочей среды проходит через корпус и направляется на фильтрующий элемент. Твердые включения задерживаются на сетке, а очищенная среда поступает дальше по трубопроводу. Y-образная компоновка удобна для эксплуатации: фильтроэлемент доступен для обслуживания, а сам узел компактно размещается в обвязке, что сокращает время регламентных работ и снижает простои.
Материалы изготовления и ресурс
Для обеспечения надежности и стабильной работы в проектных условиях применены материалы промышленного уровня:
корпус и элементы — сталь 09Г2С;
фильтрующий слой — нержавеющая сталь SS321.
Такое исполнение обеспечивает сочетание прочности и стойкости, а также сохранение характеристик фильтрации при длительной эксплуатации. Проектные требования к ресурсу оборудования предусматривают срок службы не менее 25 лет, поэтому выбор материалов и технологии изготовления ориентирован на долговременную работу без потери функциональности.
Технические характеристики, заложенные в изготовление

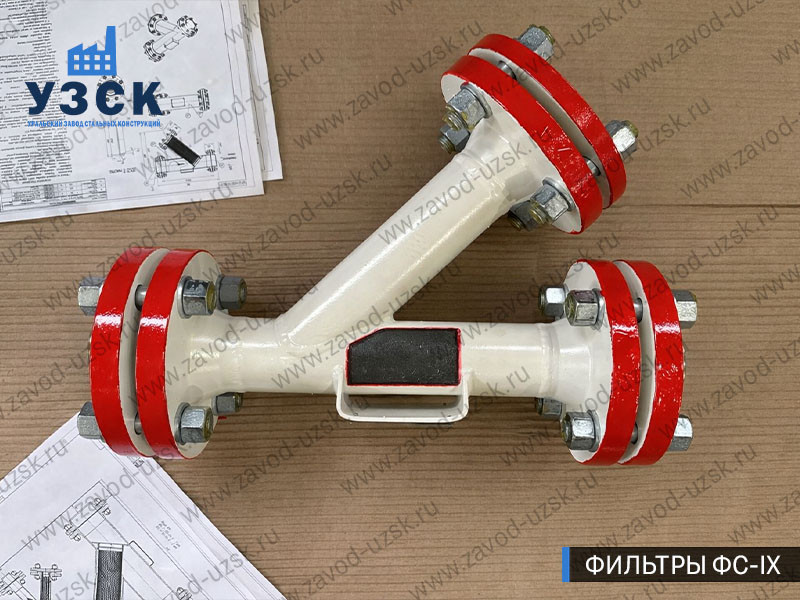

Оборудование выполнено в соответствии с опросным листом и комплектом технической документации. В зависимости от типоразмера и назначения, в параметрах изделий предусмотрены:
номинальные диаметры DN50 / DN100 / DN150, фланцевое присоединение, PN 1,6;
для отдельных позиций: фильтрация с размером ячейки 50 мкм, расчет режима по расходу до 50 нм³/ч, допустимый перепад давления 0,05 кгс/см²;
эксплуатационные режимы с рабочими температурами до −52…+50 °C;
подтвержденные испытания на прочность с пробным давлением 2,0 МПа.
Комплектность для пусконаладочных работ
Поставка сформирована с учетом требований к быстрым монтажным и пусковым операциям. Для снижения рисков задержек на площадке предусмотрена комплектность для ППНР/ПНР:
фланцевые прокладки — 4 шт. на единицу;
шпильки — 5% от партии, но не менее 3 шт.;
гайки — 5% от партии, но не менее 3 шт.

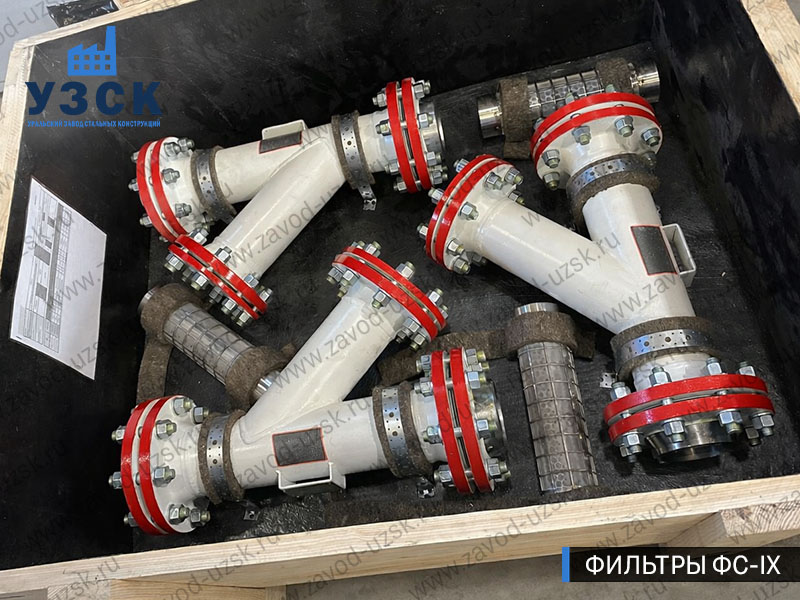

сменные фильтрующие элементы
ответные фланцы
Это помогает избежать простоев из-за нехватки расходных элементов и ускоряет переход от монтажа к испытаниям и запуску.
Испытания, контроль качества и подготовка к транспортировке

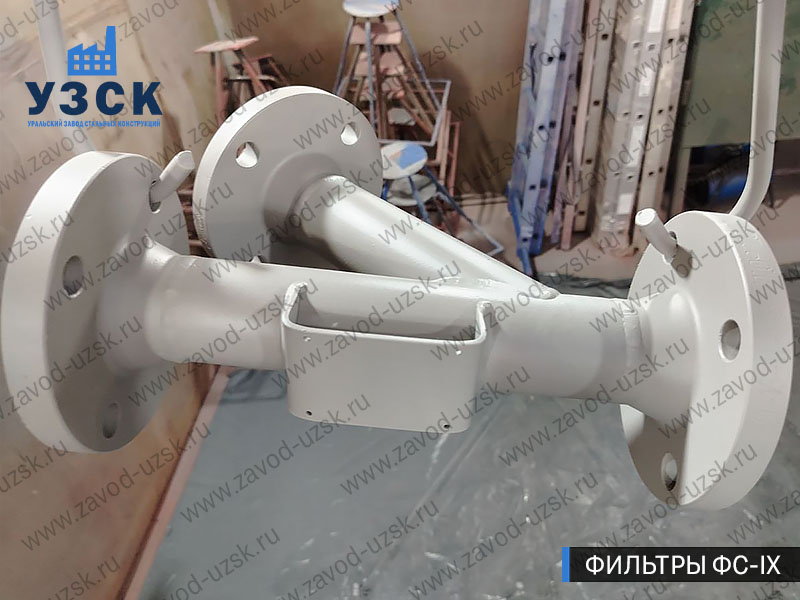

Перед отгрузкой изделия ФС-IX прошли комплекс процедур контроля качества. Выполнен неразрушающий контроль сварных соединений (включая визуально-измерительный контроль и ультразвуковой контроль), а также гидравлические испытания пробным давлением 2,0 МПа с положительным результатом.

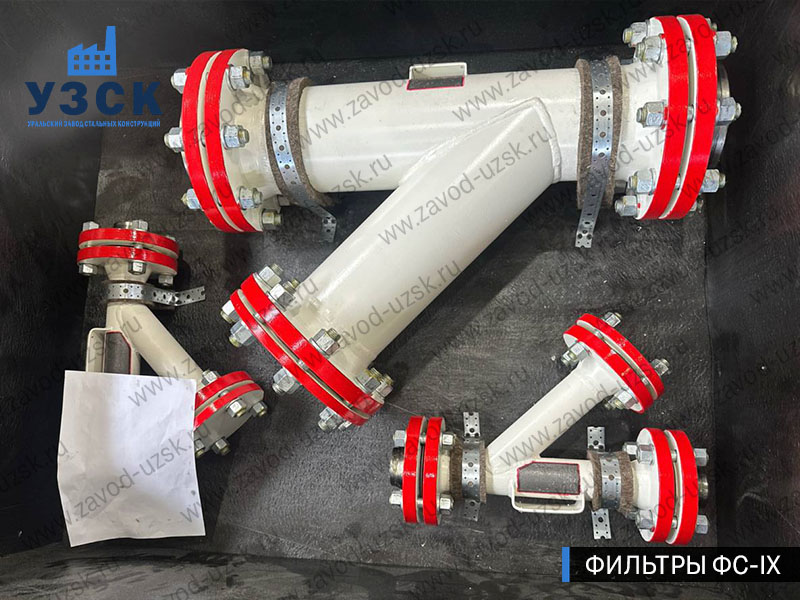

Для сохранности оборудования при логистике и хранении применены меры консервации: осушка, закладка силикагеля, а также заданные требования к условиям хранения по ГОСТ 15150. Такой подход снижает риски коррозии и попадания влаги, позволяя заказчику получать оборудование в состоянии, готовом к монтажу.
Особенность проекта: поставка “под запуск” и работа по опросному листу
Главная специфика этой поставки — изготовление по опросному листу с учетом реальных задач площадки: надежная фильтрация на этапе монтажа и ПНР, подтвержденное качество сварных соединений и испытаний, а также продуманная комплектность. Для крупных газохимических проектов именно такой подход помогает удерживать график строительства и снижать риски при вводе технологических линий.
