Сальник набивной серия 5.900-2

Сальник набивной по серии 05.900-2 конструктивно является металлическим уплотнительным изделием, необходимым для пропуска труб водопровода и канализации через стены различных сооружений. Сальники этой серии эксплуатируются в Омске в неагрессивной рабочей среде, например, в воде, растворах, водных соединениях и так далее.

Они применяются в условиях перепада давления, составляющего не более 0,1 МПа и с температурой, не превышающей +50 °C. На Уральском Заводе Стальных Конструкций можно купить сальники этой серии, в том числе набивные сальники, изготовленные по персональному техзаданию заказчика по нестандартным размерам.

Условия эксплуатации и конструктивные характеристики

Сальник набивной по серии 05.900-3, являясь металлическим уплотнительным устройством, используется для пропуска водопроводных и канализационных труб через стены зданий. В конструкцию данного устройства включены:

  • корпус;
  • грундбукса;
  • крепежные детали;
  • набивка.

Корпус в виде открытого цилиндрического или конического элемента (обечайки) устанавливается непосредственно в стене объекта. Через корпус набивного сальника проводится труба соответствующего размера (диаметра), под которую и выполняется сальник. Пространство, оставшееся между корпусом сальника и трубой, заполняют специально предназначенной для этих целей набивкой, которая зависит от цели применения.

За счет поджатия грундбуксы, выполненной из двух частей для более удобного монтажа, соединение трубы с сальником герметизируется путем ее поджатия. Условия использования:

  • перепад давления не должен превышать 0,1 МПа;
  • температура неагрессивной среды не должна быть более +50 по С.

В серии 5.900-2 заводом «УЗСК» в Омске возможно производство набивных сальников с различной длиной корпуса:

  • 200мм — ТМ89;
  • 300мм — ТМ90;
  • 500мм — ТМ91;
  • 800мм — ТМ92.

Длина корпуса зависит от предполагаемого места установки, особенностей монтажа и дальнейшей эксплуатации трубопровода и самого сооружения, в которого он устанавливается.

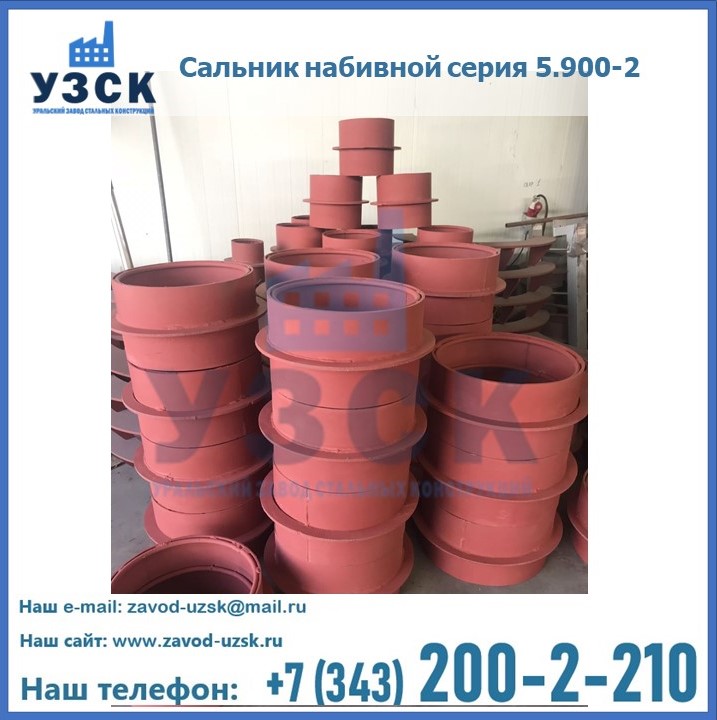

Сальник набивной серия 5.900-2 в Омске

Основные технические характеристики сальника набивного ТМ 89.00

НаименованиенДиаметр, ДуДлинна, ммВес, кг
ТМ 89Ду 502005.60
ТМ 89 — 01Ду 802006.90
ТМ 89 — 02Ду 1002008.20
ТМ 89 — 03Ду 12520014.00
ТМ 89 — 04Ду 15020020.30
ТМ 89 — 05Ду 20020026.00
ТМ 89 — 06Ду 25020028.80
ТМ 89 — 07Ду 30020034.40
ТМ 89 — 08Ду 35020042.70
ТМ 89 — 09Ду 40020045.80
ТМ 89 — 10Ду 50020057.00
ТМ 89 — 11Ду 60020064.90
ТМ 89 — 12Ду 70020078.50
ТМ 89 — 13Ду 80020089.30
ТМ 89 — 14Ду 90020098.60
ТМ 89 — 15Ду 1000200113.70
ТМ 89 — 16Ду 1200200135.00
ТМ 89 — 17Ду 1400200155.50
Сальник набивной серия 5.900-2 в Омске

Основные технические характеристики сальника набивного ТМ 90.00

НаименованиеДиаметр, ДуДлинна, ммВес, кг
ТМ 90Ду 50,00300,007.00
ТМ 90 — 01Ду 80,00300,008.70
ТМ 90 — 02Ду 100,00300,0010.40
ТМ 90 — 03Ду 125,00300,0017.90
ТМ 90 — 04Ду 150,00300,0025.50
ТМ 90 — 05Ду 200,00300,0030.60
ТМ 90 — 06Ду 250,00300,0034.10
ТМ 90 — 07Ду 300,00300,0042.50
ТМ 90 — 08Ду 350,00300,0054.10
ТМ 90 — 09Ду 400,00300,0057.30
ТМ 90 — 10Ду 500,00300,0070.90
ТМ 90 — 11Ду 600,00300,0082.10
ТМ 90 — 12Ду 700,00300,0098.90
ТМ 90 — 13Ду 800,00300,00112.30
ТМ 90 — 14Ду 900,00300,00124.10
ТМ 90 — 15Ду 1000,00300,00144.50
ТМ 90 — 16Ду 1200,00300,00171.30
ТМ 90 — 17Ду 1400,00300,00198.10
Купить сальники набивные в Омске
Купить сальники набивные в Омске

Основные технические характеристики сальника набивного ТМ 91.00

НаименованиеДиаметр, ДуДлинна, ммВес, кг
ТМ 91Ду 50,00500,009.40
ТМ 91 — 01Ду 80,00500,0011.60
ТМ 91 — 02Ду 100,00500,0013.90
ТМ 91 — 03Ду 125,00500,0024.10
ТМ 91 — 04Ду 150,00500,0033.30
ТМ 91 — 05Ду 200,00500,0038.60
ТМ 91 — 06Ду 250,00500,0043.90
ТМ 91 — 07Ду 300,00500,0055.90
ТМ 91 — 08Ду 350,00500,0073.80
ТМ 91 — 09Ду 400,00500,0076.50
ТМ 91 — 10Ду 500,00500,0094.00
ТМ 91 — 11Ду 600,00500,00112.20
ТМ 91 — 12Ду 700,00500,00133.00
ТМ 91 — 13Ду 800,00500,00150.60
ТМ 91 — 14Ду 900,00500,00166.10
ТМ 91 — 15Ду 1000,00500,00196.40
ТМ 91 — 16Ду 1200,00500,00232.70
ТМ 91 — 17Ду 1400,00500,00268.00

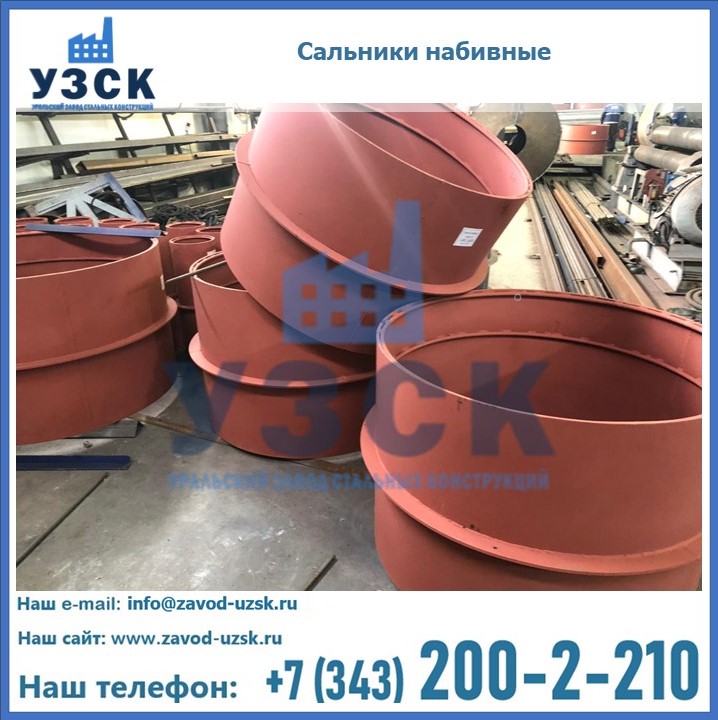

Сальники набивные

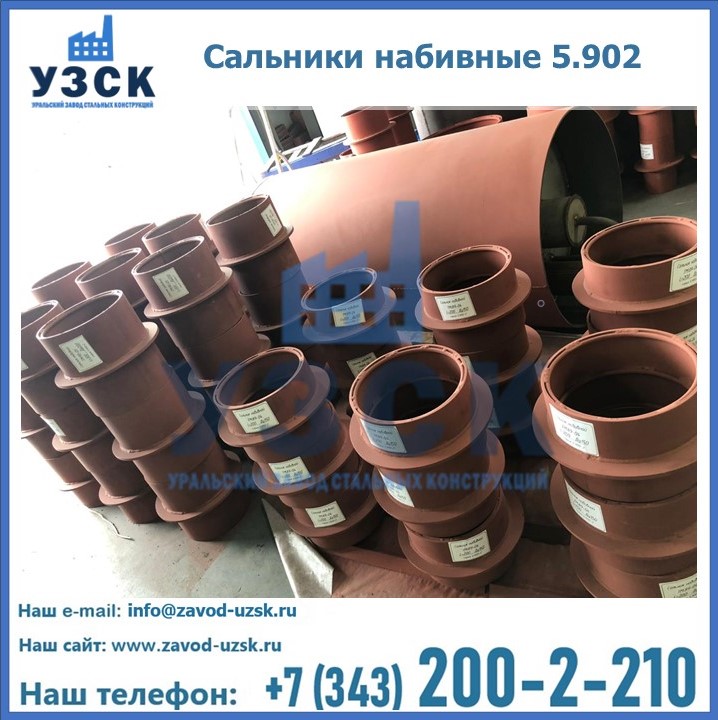

Сальники набивные 5.902

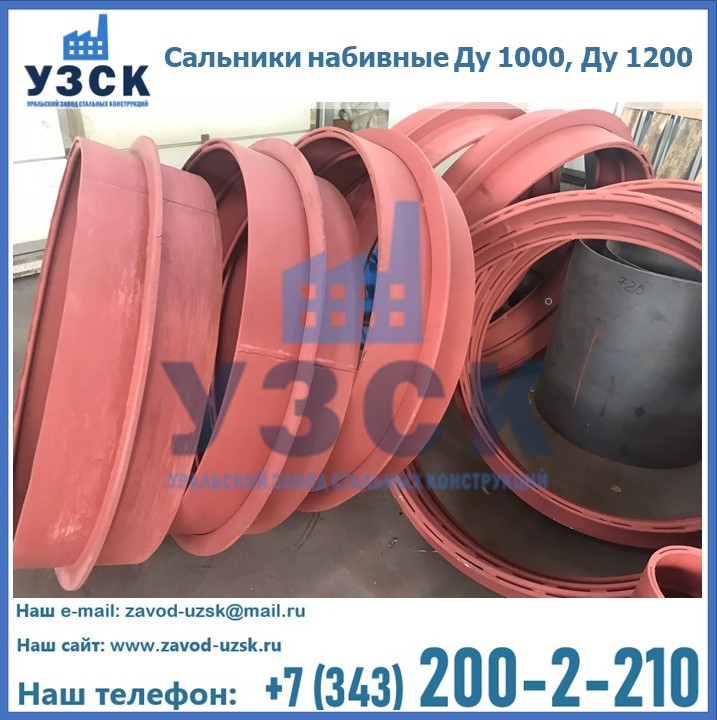

Купить сальники набивные Ду 1000, Ду 1200 в Омске

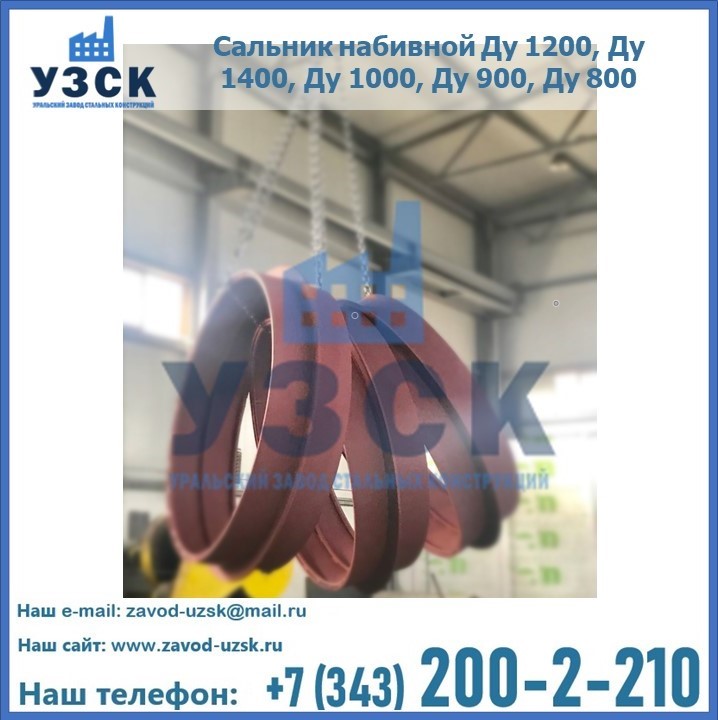

Купить сальник набивной Ду 1200, Ду 1400, Ду 1000, Ду 900, Ду 800 в Омске

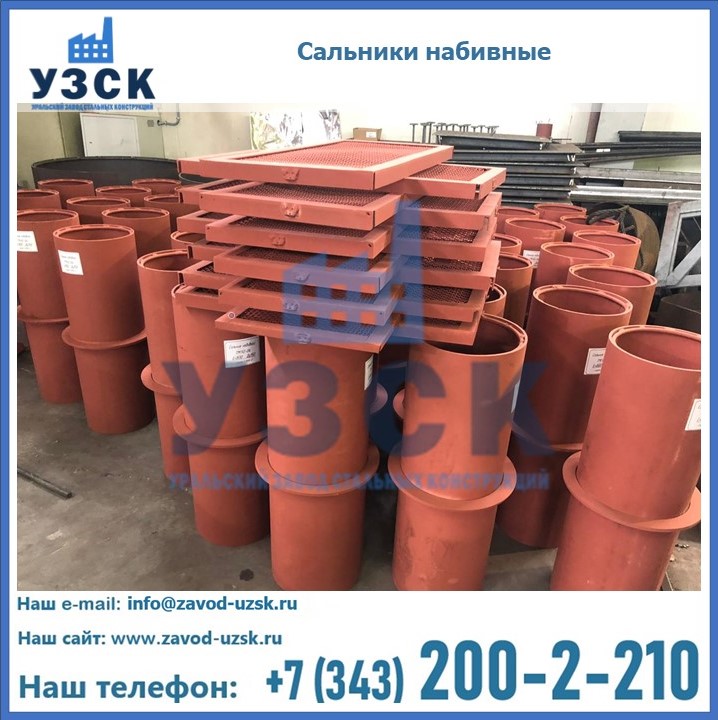

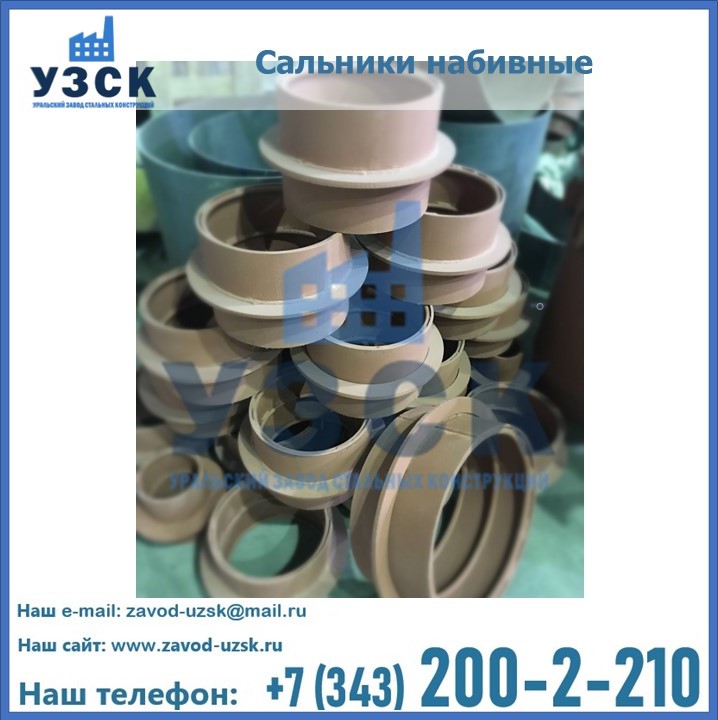

Сальники набивные

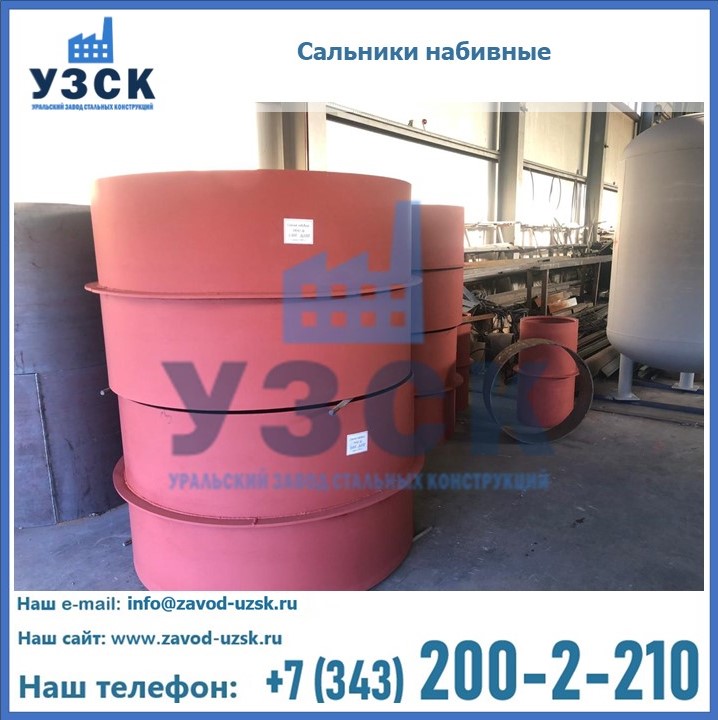

Сальники набивные

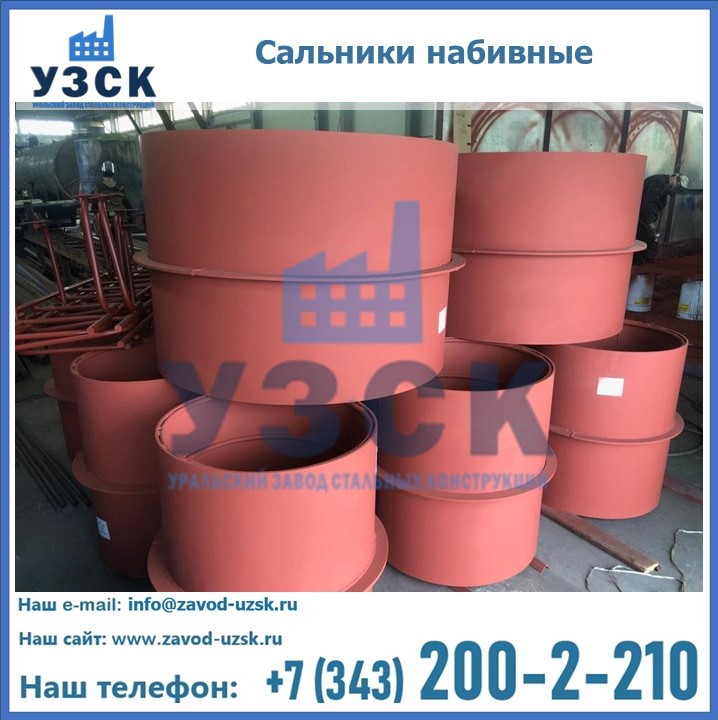

Сальники набивные

Основные технические характеристики сальника набивного ТМ 92.00

НаименованиеДиаметр, ДуДлинна, ммВес, кг
ТМ 92Ду 50,00800,0013.00
ТМ 92 — 01Ду 80,00800,0016.10
ТМ 92 — 02Ду 100,00800,0019.30
ТМ 92 — 03Ду 125,00800,0033.60
ТМ 92 — 04Ду 150,00800,0045.20
ТМ 92 — 05Ду 200,00800,0050.50
ТМ 92 — 06Ду 250,00800,0058.10
ТМ 92 — 07Ду 300,00800,0074.50
ТМ 92 — 08Ду 350,00800,00101.60
ТМ 92 — 09Ду 400,00800,00103.50
ТМ 92 — 10Ду 500,00800,00126.20
ТМ 92 — 11Ду 600,00800,00154.40
ТМ 92 — 12Ду 700,00800,00180.90
ТМ 92 — 13Ду 800,00800,00204.60
ТМ 92 — 14Ду 900,00800,00226.10
ТМ 92 — 15Ду 1000,00800,00270.40
ТМ 92 — 16Ду 1200,00800,00319.70
ТМ 92 — 17Ду 1400,00800,00369.00

Сфера применения

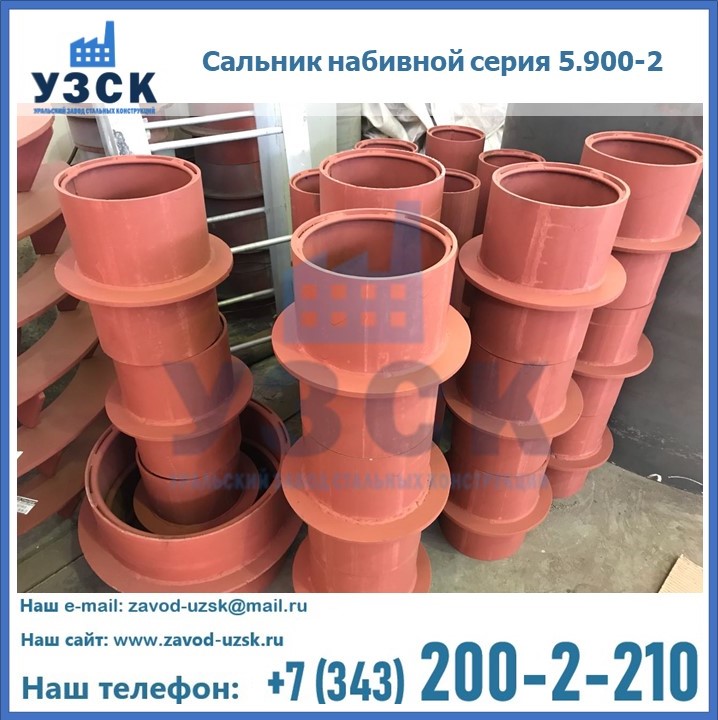

Сальник набивной серия 5.900-2 в Омске
Сальник набивной серия 5.900-2 в Омске

Набивные сальники этой серии относятся к важнейшему типу закладных элементов, которые используются при прокладке сетей водопровода и канализации. Набивные сальники по серии 5.900-2 применяются на мокром и сухом грунте при разнообразных климатических условиях вне зависимости от региона России и климата.

Для заказа сальников на сайте Уральского Завода Стальных Конструкций, следует в форме заказа прописать необходимые технические характеристики изделий согласно условным обозначениям в мм:

  • D— обозначение условного прохода трубы;
  • D1 — наружного диаметра трубы;
  • D2 — наружного диаметра сальника;
  • D3 — диаметра с толщиной сварного реберного шва;
  • D4 — диаметра с ребрами;
  • L — длины;

Стоимость набивного сальника этой серии зависит от выбранного варианта, диаметра и материала, из которого он будет изготовлен в случае нестандартного заказа. Реализацию и изготовление таких сальников осуществляет завод «УЗСК» в Омске. Наличие собственных производственных площадей позволяет нам изготавливать любое оборудование в соответствии с требованиями стандартов качества, ТБ и требований заказчиков касательно размеров, материалов исполнения и прочих нестандартных условий.
